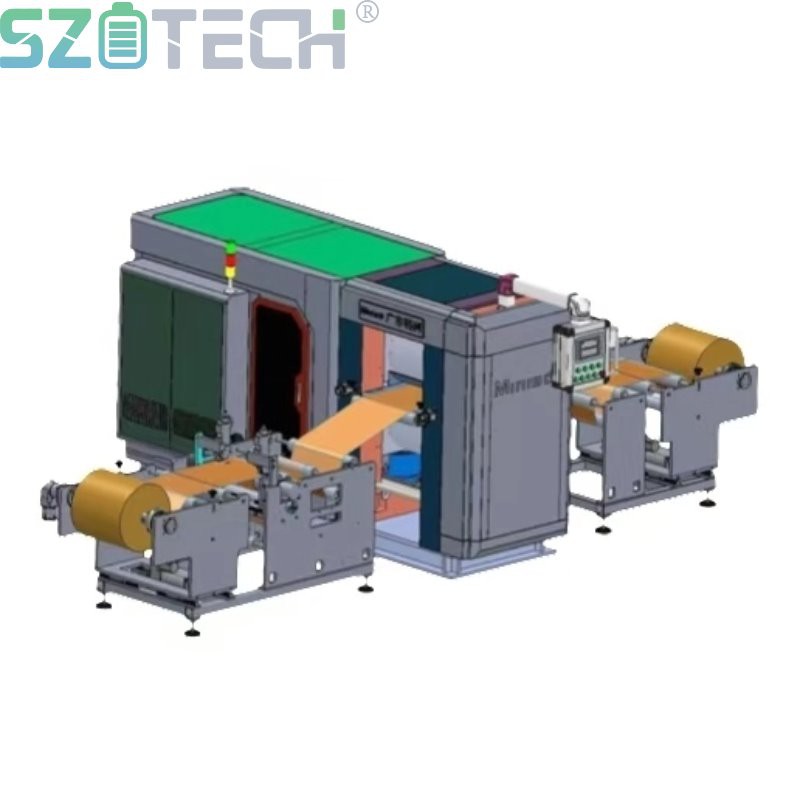

Calendering Machina altilium

Product Introduction

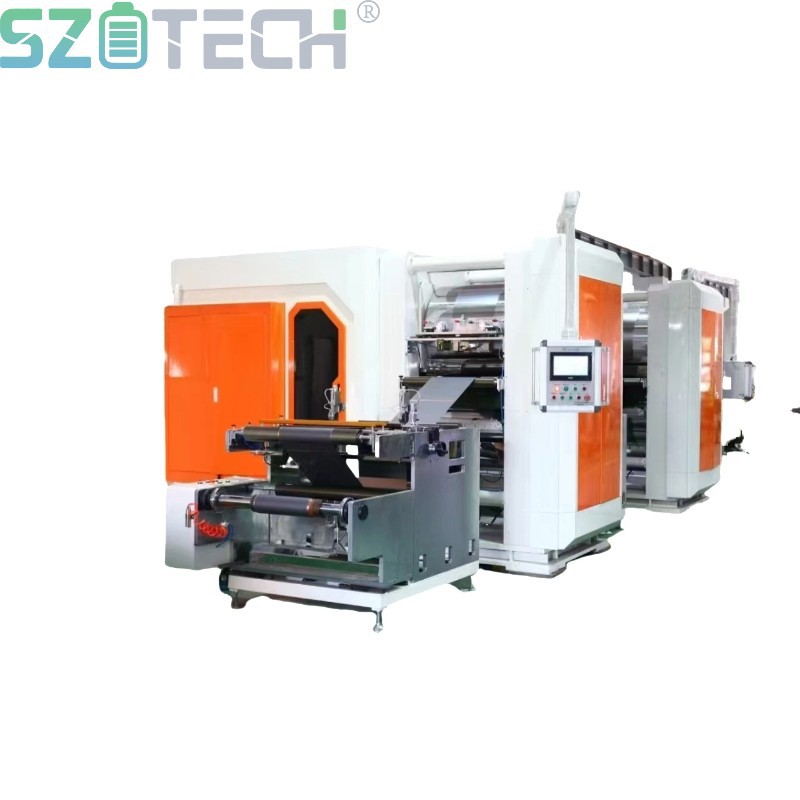

Machina calendarii altilium alta est- accuratio calefactionis cylindri diurnariae machinae ad lithium-ion electronicarum productionis electrode disposita, inter anodes (graphites, silicon- carbones) et cathodes (LFP, NMC, LCO). Aliquam Φ400×450mm Chrome - scutulis obduratis (HRC66-68, Ra Minor quam vel ad 0.02) tradit ±2µm crassitudinem accurationis celeritatum usque ad 12 m/min cum max volvente vi 200T. Machina ultrarubrum EPC correctionem integrat (± 0.1mm), PID tensio temperantiae (±5N), et umbilici olei calefacti (50-150 gradus ) propter densitatem uniformem.





Specimen fabricandi altilium EV, machina haec 5T (4.66×2.68×1.8m) occurrit 99% rates pass. Popular search terms: electrode calendering apparatus, globulus press altilium, lithium electronicarum instrumentorum, alta- molendini cylindri praecisio, et apparatus volubilis calidus. Perfectum R&D et massa productionis ultra{8}} electrodes tenues.



Apparatu Overview:



Fabrica functionum;
(1) HF-ZJ principaliter adhibetur ad productionem lithii continuam -ion schedae electronicae electrodisticae, volvens schedam pilae ad densitatem et crassitudinem per processum requisitam, et gyrus mechanismo curvo metitur;
(2) Apparatus dejectus 45# chalybeus artus, magna lapsus compages, vis magna est, deformatio parva, vis volvens magna est, volvens velocitas alta est;
(3) Habet munus secandi et volvendi superficiem purgandi mechanismum;
(4) correptio tensio, imperium flexus, flexus;
(5) conto pertica quiddam adsecutus est;
(6) Ratio pneumatica pressurizationis ratio sublatione cylindri moderatur per hominem{1} interfaciem machinae ad elevationem cylindri depellendi;
(7) Constans pressio automatismi moderatio, oleum pressionis volumen per- machinam machinam compone;
(8) Homo machinae interfaciei initus temperatio ad oleum pressionis ad volvendam gap mutandam.

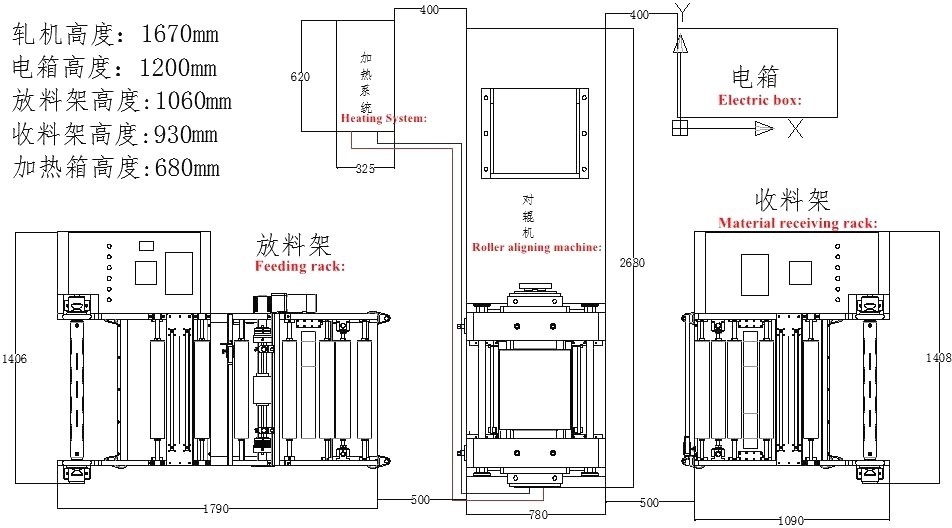

Propono referat map







Processus apparatu fluxus



Rationem rudentis → Pascens suggestum → Ratio correctionis → Tensio moderatio → Ratio incisionis machinam → Restauratio quiddam → Fabrica calefactio → cylindrus pressus → cylindrus rasura fabrica ( electrode tantum negativa ) → quiddam machinamentum → tensio ratio → disciplinae ratio → nutriens suggestum → anfractus



Parametri materiam advenientis



No	Item	Technical parametri
1.	Patet materia systematis	Cathode: Lithium phosphate ferreum, lithium cobaltum, lithium manganatum et materiae temariae. Anode: graphite, carbonis pii, etc
2.	Advenientis materia membrana modum	Intermissa transversa, zebra continua multiplex tunica, tunica continua, etc
3.	Advenientis speciem	1) crassitudine substrato: aluminium foil 10 ~ 35μm, bracteolae aeris 6 ~ 25μm 2) Pertica crassitudo: 100-300μm 3) coil materialis diametri: Max.φ500mm IV) pondus Roll: Max.300kg 5) Crassitudo poli erroris: Minor quam vel aequalis ± 2μm Ferocactus specificatio: diametri interioris 3 pollicum, longitudo minor quam vel aequalis 650mm
4.	Product speciem output	1) Crassitudo laminae electrodisticae post pressuram: Minor quam vel aequalis ±2µm (areas abnormes capitis et caudae et ora removent) 2) Diameter coil materialis: Max.φ500mm III) pondus Roll: Max.300kg IV) sinuosa declinatio: Minus quam vel aequalis ad ± 0.4mm



Apparatus technica index



No	Item	Technical modulus
1.	Roll magnitudine	φ400mm×450mm
2.	Linea collocatione dimensionis	Proxime. Longitudo 4660mm× latitudo 2680mm× altitudo 1800mm (excluso volumine remotionis subsidiis)
3.	Magnitudinem cylindro press	Proxime. Longitudo 2680mm x latitudo 780mm x altitudo 1800mm
4.	Fabrica color	Supplementum vexillum color vel color determinatus.
5.	Pondus unius fabrica	Totum pondus productionis lineae: circiter 5T, pondus torcular cylindri est circiter 4T .
6.	Load- ferre postulationem	cylindrus partem requirit humum oneris maiorem quam vel aequalem 3t/㎡, et bractea advocata in fundo instrumenti collocata est.
7.	Air pressura	0.5Mpa ~ 0.7Mpa (oil and water removal), flow rate :0.04M3/min
8.	Environmental postulationem	Temperatus range 0 ad +45 gradus C humiditas relativa: Minor quam vel aequalis ad 50%
9.	Potentia requisita	380V, 50Hz tria{2}} phase quinque{3}} systematis filum
10.	Tota linea potentia	Potentia 10KW
11.	Celeritas volvens productio	Max.12m/min
12.	Pressura inter duos rotulos	Max.200T
13.	Transi rate	Maior quam vel aequalis 99% (exclusis malis advenientis materiae, potentiae copiae, copia gasi et aliis factoribus influentibus)
14.	Apparatu defectum rate	Minus quam vel aequalis ad I% (tantum vitia ab apparatu computantur)



Apparatus configurationis:

Electrode continua productio lineae volvens maxime consistit in uncoiler, preheating fabrica, cylindro hydraulico torculari, rewinder, systematis electricae, electrici cursus sentinae, et aciem noctis fabrica.

1. Uncoiler

Haec machina materiam gyri volvi sustinet et eam in molendinum volubilem alit. Constat ex solido verticali escendente laminam (20mm crassam), a CNC- machinam cum duris chrome plating, gestus lineares, aciem noctis machinam, hastile aerem, magneticum pulverem cum tensione moderatoris, rectoris tribulis, aliisque componentibus confregit.

Principalis Parametri Technical:

- stipes exsolutus: Diameter Ø76mm, longitudo 500mm efficax; hastile aereum cum valvae potestate, inflatione sclopeto instructum.

- Diameter maximus expolians: Ø400mm

- Maximum onus facultatem: 300kg

- Contentio moderatoris: 0.5~50kg (adjustable), tensionis ditionis fabrica utens Sulishun.

- Ora Gratia diei et noctis: ratio docendi Dongdeng subtiliter ±0.2mm utitur.



2. Splicing Platform

- Ex bracteolae pressionis, vectis, cylindrici, et rectoris cancellis compositae uncoiler.

- methodus Splicing: Cylindro- adiutus pressionis vectis.

- latitudo Spli: 400mm



3. Edge{1}} Triticum aestivum

Ora- torulo fabrica constat ex replo, lamina superiorum et inferiorum secantium, scutulis fluitantibus, scutulis duce. Praecipuum eius munus est oras exsertas et sectiones prominentes removere ne inaequalis volvens ob differentialem extensionem inter areas obductis et uncaatis.



Principalis Parametri Technical:

I) Maximum celeritate ferrum: 40 rpm

2) Edge{1}} latitudo tondet: 200mm-400mm (continue adjustabile)

3) Vis motoria: 0.4 kW (3-phase, 380V, 50Hz)



4. Vibratio Damping Fabrica

Compositum e replo, scutulis ductore fixum, ductor scutulis fluitantibus, cancellis ductoris linearibus, haec fabrica schedam vibrationem in volvendo intermittentes ne fracturam minuit.

- Quantitas: 2 ponit (unum ante et unum post molam volubilem).



5. Preheating Fabrica

- Ratio preheating infrared cum temperatura temperatura aptabili minor quam vel ad 100 gradu par, instructa ad praesidium terroris supra- temperaturae.



6. Hydraulica Rollerus Press

Molendinum volubile est nucleus instrumenti lineae productionis, ex machinae machinae ferro fusili, iuncturae universalis, reductor motoris, ratio electrici cursus, ratio temperatio anfractus, systema electricum imperium, laminas custodias pascere, machinas cylindrus purgare.



Principalis Parametri Technical:

1) Super dimensiones (L×W×H): ~2800mm × 800mm × 1500mm

II) Specificationes Rollerus (diametri latitudine): 400×450mm

- Latitudo efficax opus: 400mm

- Celeritas Rollerus: 2-12 rpm (stuprum adjustabile)

- Rollerus materia: 9Cr3Mo (renuntiatio inspectionis provisum)

- Duritia superficies: HRC Maior quam vel aequalis 66-68

- Duritia temperans: HB280-300

- Profundum exstingui: Maior quam vel aequalis 18mm

- runout radialis: Minor quam vel aequalis ±0.001mm (molens cylindrico probatus)

- Asperitas superficies: Ra=0.04

- Crassitudo plating Chrome: Maior quam vel aequalis ad 0.18mm

- Rollerus purgans: Adjustable lamina strigili ratio cum collectione archa (una pone per cylindrum).

- Summa nulla- oneris radialis runout: Minor quam vel aequalis ±0.002mm (experimento cylindrici molentis)

III) Coegi modum: iuncturam universalem tradendam

4) Praecipua potentia motoria: 11kW (2×5.5kW, 380V, 50Hz)

5) Specificationes columpnae hydraulicae: Ø200mm boreae, plaga 10mm

6) Maximum vi volvens: MMMCD kN

7) Linea pressionis: 0.45–7.5 t/cm

8) Hiatus temperatio: Cuneus centralis cum pressione hydraulica assidua.

- Temperatio range: 0-2mm

9) Rollerus gestus: P5-gradus subtiliter gestus cum molybdeno disulfide uncto.

X) Heating nexu: Rotating iuncturam ad extremum telum

XI) Modus calefaciendi: Molde temperatus controller

12) Medium calefacere: oleum scelerisque (usore{1}provisum)

13) Calefaciens: Locus temp.–150 gradus (adjustable, digital ostentus cum supra{3}} temperatura terror).

14) Rollerus superficies aequalitatis aequalitatis: ±1 gradus (in latitudine laborat).

15) Heating rate: Conclave temp. ad 80 gradum in Minor quam vel ad 60 min, stabilizatio Minor quam vel 100 min aequalis.

16) Oleum potentia calefacientis: 2HP, 24kW (separatum 380V, 50Hz potentia copia).

17) Oleum sentinam potentiae motoris: 1.5 kW

18) Maximum oleum fluit rate: 220 L/min

19) Apparatus pondus: ~4.5 tons

20) Latin color schema

21) Mina motoria sita in parte sinistra pasce finem.

7. Rewinder

Rewinder gyrat materiam electrode revolutam in nucleum scapus. Constat ex replo, gestus lineares, acumen noctis fabrica, scapo aereo, motore rewinding, polline magnetico capto cum tensione moderatoris et scutulis duce.



Principalis Parametri Technical:

1) Rewinding scapus: Aeris scapus, 76mm, longitudo 400mm efficax (cum valvae et incremento gun).

II) Maximum flexuosum diametri: Ø400mm

- Maximum onus facultatem: 400kg

3) Tensio moderatoris: 0.5-50kg (aditigabilis), systema Sulishun.

4) Edge dam: Dongdeng systema imperium, accuratio ±0.2mm.

8. Electrical Control System

Systema electricum regitur per tabulam operationis in gazophylacio, incluso:

1) Uncoiler tensionis imperium per pulveris magnetici fregit.

2) Molendinum Rolling a motore principali cum frequentia converter ad celeritatem temperatio agitatur.

3) Rewinder agitatus a motore cum tensione imperium per pulveris magnetici lacessit.

4) Electric cursus sentinam applicat hydrau cylindrici pressuram per HMI touchscreen.

5) Edge alignment a servo motoribus regitur.

6) Pressura Rollerus per HMI temperatio.

7) collocatio Rollerus in HMI exhibetur.

8) Roller hiatus temperatio HMI input.
